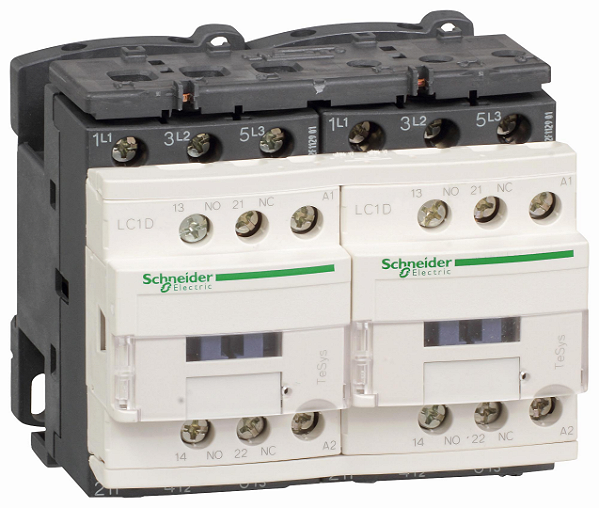

Chave Reversora Tripolar 9A 1NA+1NF 24vcc LC2D09BD Schneider

Código: LC2D09BD Marca: SCHNEIDER

~~R$ 913,33~~ R$ 732,95

até 6x de R$ 138,89

Qtde: Comprar Disponibilidade: Imediata Aproveite! Resta apenas 1 unidade

Parcelas
- 1x de R$ 732,95 sem juros
- 2x de R$ 394,47
- 3x de R$ 266,87
- 4x de R$ 203,14
- 5x de R$ 164,64
- 6x de R$ 138,83
Parcelas
- 1x de R$ 732,95 sem juros
- 2x de R$ 394,47
- 3x de R$ 266,87
- 4x de R$ 203,14
- 5x de R$ 164,64
- 6x de R$ 138,83
R$ 732,95

DADOS TÉCNICOS

Principal
linha	TeSys TeSys Deca
Nome do produto	TeSys D TeSys Deca
Tipo de produto ou componente	Contator inversor
Nome abreviado do dispositivo	LC2D
aplicação do contator	Controle do motor Carga resistiva
Categoria de uso	CA-3 CA-1 AC-3e
Apresentação do dispositivo	Pré-montado com inversão de barramento de energia
Descrição de polos	3P
power pole contact composition	3 NA
[Ue] tensão de operação nominal	Circuito de potência: <= 690 V CA 25...400 Hz Circuito de potência: <= 300 V CC
[Ie] corrente nominal de operação	9 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência 25 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
alimentação do motor kW	2,2 kW at 220..0,230 V CA 50...60 Hz 4 kW at 380..0,400 V CA 50...60 Hz 4 kW at 415 V CA 50...60 Hz 4 kW at 440 V CA 50...60 Hz 5,5 kW at 500 V CA 50...60 Hz 5,5 kW at 660...690 V CA 50...60 Hz
motor power HP (UL / CSA)	0,5 hp at 115 V CA 60 Hz for monofásico motors 1 hp at 230/240 V CA 60 Hz for monofásico motors 2 hp at 200/208 V CA 60 Hz for trifásico motors 2 hp at 230/240 V CA 60 Hz for trifásico motors 5 hp at 460/480 V CA 60 Hz for trifásico motors 7,5 hp at 575/600 V CA 60 Hz for trifásico motors
tipo do circuito de controle	CC padrão
[Uc] Tensão do circuito de controle	24 V CC
Contato Auxiliar	1 NA + 1 NF
[Uimp] tensão nominal suportável de impulso	6 kV conforme IEC 60947
Categoria de sobretensão	III
[Ith] corrente térmica ao ar livre convencional	10 A (at 60 °C) for circuito de sinalização 25 A (at 60 °C) for circuito de potência
capacidade de fechamento nominal Irms	250 A at 440 V for circuito de potência conforming to IEC 60947 140 A CA for circuito de sinalização conforming to IEC 60947-5-1 250 A CC for circuito de sinalização conforming to IEC 60947-5-1
capacidade de corte nominal	250 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível	30 A 40 °C - 10 mín for circuito de potência 61 A 40 °C - 1 mín for circuito de potência 105 A 40 °C - 10 s for circuito de potência 210 A 40 °C - 1 s for circuito de potência 100 A - 1 s for circuito de sinalização 120 A - 500 ms for circuito de sinalização 140 A - 100 ms for circuito de sinalização
classificação do fusível associado	25 A gG at <= 690 V coordination tipo 1 for circuito de potência 20 A gG at <= 690 V coordination tipo 2 for circuito de potência 10 A gG for circuito de sinalização conforming to IEC 60947-5-1
impedância média	2,5 MOhm - Ith 25 A 50 Hz for circuito de potência
[Ui] tensão de isolamento nominal	Circuito de potência: 690 V para IEC 60947-4-1 Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado
durabilidade elétrica	0,6 Mciclos 25 A CA-1 no Ue <= 440 V 2 Mciclos 9 A CA-3 no Ue <= 440 V 2 Mciclos 9 A AC-3e no Ue <= 440 V
dissipação de alimentação por polo	0,2 W CA-3 1,56 W CA-1 0,2 W AC-3e
Front cover	Com
tipo de bloqueio	Mecânico
Suporte de montagem	Calha Placa
Normas	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Certificações do produto	DNV CSA CCC UL GL LROS (Lloyds register of shipping) BV RINA GOST UKCA
conexões - terminais	Circuito de potência: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de potência: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de potência: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Circuito de potência: Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Circuito de potência: Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Circuito de potência: Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Sólido
torque de aperto	Circuito de potência: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de potência: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
tempo de operação	53.55...72.45 ms Fechamento 16...24 ms Abertura
nível de fiabilidade de segurança	B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
durabilidade mecânica	30 Mciclos
Maximum operating rate	3600 cic/h 60 °C

Complementar
tecnologia da bobina	Supressor de diodo limitador de pico bidirecional integrado
limites de tensão de circuito de controle	0,1...0,25 Uc -40…70 °C saída CC 0,7...1,25 Uc -40…60 °C funcionamento CC 1...1.25 Uc 60…70 °C funcionamento CC
constante temporal	28 ms
potência de irrupção em W	5,4 W 20 °C)
consumo de potência de manutenção em W	5,4 W a 20 °C
tipo de contatos auxiliares	tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1
frequência do circuito de sinalização	25..0,400 Hz
corrente de comutação mínima	5 mA for circuito de sinalização
tensão de comutação mínima	17 V for circuito de sinalização
tempo não sobreposto	1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF
resistência de isolamento	> 10 MOhm for circuito de sinalização

Meio ambiente
grau de proteção IP	IP20 face frontal para IEC 60529
resistência climática	para IACS E10 para IEC 60947-1 Annex Q category D
tratamento de proteção	TH conforme IEC 60068-2-30
Grau de poluição	3
temperatura ambiente do ar para funcionamento	-40…60 °C 60…70 °C com degradação
Temperatura ambiente para armazenamento	-60…80 °C
altitude de funcionamento	0...3000 m
Resistência a incêndios	850 °C conforme IEC 60695-2-1
retardamento de chamas	V1 conforme UL 94
Robustez mecânica	Vibrações contator aberto: 2 Gn, 5...300 Hz Vibrações contator fechado: 4 Gn, 5...300 Hz Choques contator aberto: 10 Gn para 11 ms Choques contator fechado: 15 Gn para 11 ms
