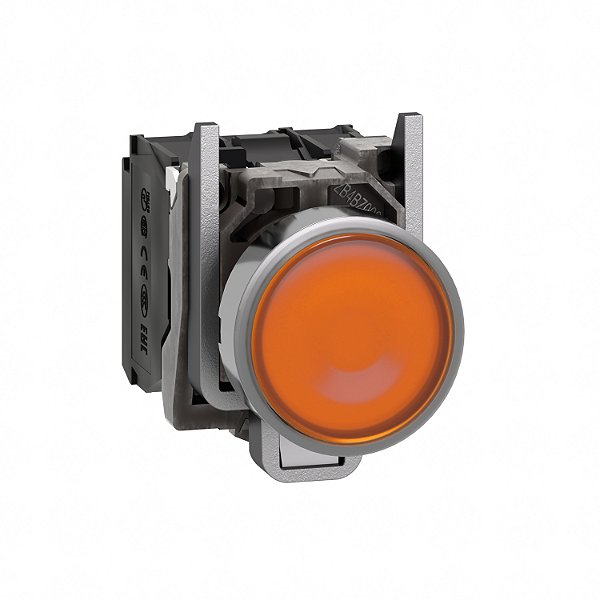

Botão Metálico 22mm Led 24vdc 1NA+1NF Laranja XB4BW35B5 Schneider

Código: XB4BW35B5 Marca: SCHNEIDER

~~R$ 245,10~~ R$ 137,00

até 6x de R$ 25,96

Qtde: Comprar Disponibilidade: Imediata Aproveite! Restam apenas 7 unidades

Parcelas
- 1x de R$ 137,00 sem juros
- 2x de R$ 73,73
- 3x de R$ 49,88
- 4x de R$ 37,97
- 5x de R$ 30,77
- 6x de R$ 25,95
Parcelas
- 1x de R$ 137,00 sem juros
- 2x de R$ 73,73
- 3x de R$ 49,88
- 4x de R$ 37,97
- 5x de R$ 30,77
- 6x de R$ 25,95

DADOS TÉCNICOS

Principal
Linha de produto	Harmony XB4
Tipo de produto ou componente	Botão luminoso
Nome abreviado do dispositivo	XB4
Material do aro	Metal cromado
material do colar de fixação	Zamak
diâmetro de montagem	22,5 mm
quantidade indivisível de venda	1
Tipo de cabeçote	Normal (22mm)
formato do cabeçote da unidade de sinalização	Redondo
tipo de acionamento	Retorno por mola
característica do acionamento	Laranja Faceado
informações adicionais do acionamento	Com lente lisa
Tipo e composição dos contatos	1 NA + 1 NF
Operação dos contatos	Abertura lenta
Conexões - terminais	Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1 Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1
fonte de luz	Universal LED
Base da lâmpada	LED integral
Tensão nominal de alimentação [Us]	24 V CA/CC a 50/60 Hz

Complementar
Altura	47 mm
Largura	30 mm
Profundidade	101 mm
descrição dos terminais ISO nº 1	(13-14)NA (21-22)NA
Peso líquido	0,097 kg
resistência a lavagem sobre alta pressão	7000000 Pa a 55 °C , distância : 0,1 m
uso dos contatos	Contatos padrão
ruptura positiva	Com conforme IEC 60947-5-1, apêndice K
curso de funcionamento	1,5 mm (Comutação elétrica variável NF) 2,6 mm (Comutação elétrica variável NA) 4,3 mm (Total percorrido)
força de funcionamento	3,5 N Comutação elétrica variável NF 3,8 N
durabilidade mecânica	10000000 ciclos
torque de aperto	0,8…1,2 N.m conforme IEC 60947-1
formato da cabeça do parafuso	Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos	Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos	10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre	10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação	600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso	6 kV IEC 60947-1
[Ie] corrente nominal de operação	3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1
durabilidade elétrica	1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
confiabilidade elétrica	Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme IEC 60947-5-4
tipo de sinalização	Contínuo
Consumo de corrente	18 mA
vida útil	100000 H Com tensão nominal e 25 °C
resistência a sobretensão	1 kV conforme IEC 61000-4-5
limites de tensão de alimentação	19,2…30 V CC 21,6…26,4 V CA
Apresentação do dispositivo	Produto completo

Meio ambiente
Tratamento de proteção	TH
Temperatura ambiente para armazenamento	-40…70 °C
Temperatura ambiente para funcionamento	-40…70 °C
classe de proteção contra choques elétricos	Classe I conforme IEC 60536
grau de proteção IP	IP66 conforme IEC 60529 IP67 IP69 IP69K
grau de proteção NEMA	NEMA 13 NEMA 4X
Grau de proteção IK	IK06 conforming to IEC 50102
Normas	IEC 60947-5-5 IEC 60947-1 IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-5-4 JIS C8201-5-1 UL 508 JIS C8201-1
Certificações do produto	LROS (Lloyds register of shipping) DNV GL UL listed CSA BV
resistência à vibração	5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque	30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
resistência a transientes	2 kV conforme IEC 61000-4-4
resistência a campos eletromagnéticos	10 V/m conforme IEC 61000-4-3
resistência a descarga eletrostática	6 kV No contato (em partes metálicas) conforme IEC 61000-4-2 8 kV ao ar livre (em peças de isolamento) conforme IEC 61000-4-2
Emissão eletromagnética	Classe B conforme IEC 55011

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	3,5 cm
Package 1 Width	5,5 cm
Package 1 Length	8,5 cm
Package 1 Weight	96,66 g
Unit Type of Package 2	S03
Number of Units in Package 2	150
Package 2 Height	30 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	14,913 kg
Unit Type of Package 3	P06
Number of Units in Package 3	1200
Package 3 Height	75 cm
Package 3 Width	80 cm
Package 3 Length	60 cm
Package 3 Weight	127,304 kg

Garantia contratual
Garantia	18 meses
