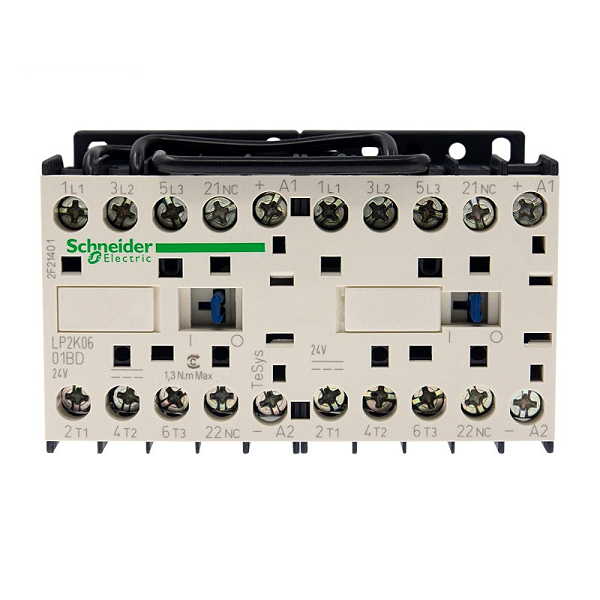

Chave Reversora Tripolar Tesys K 6A 1NF 24vcc LP2K0601BD Schneider

Código: LP2K0601BD Marca: SCHNEIDER

~~R$ 822,85~~ R$ 770,40

até 6x de R$ 145,98

Qtde: Comprar Disponibilidade: Imediata Aproveite! Resta apenas 1 unidade

Parcelas
- 1x de R$ 770,40 sem juros
- 2x de R$ 414,63
- 3x de R$ 280,50
- 4x de R$ 213,52
- 5x de R$ 173,05
- 6x de R$ 145,93
Parcelas
- 1x de R$ 770,40 sem juros
- 2x de R$ 414,63
- 3x de R$ 280,50
- 4x de R$ 213,52
- 5x de R$ 173,05
- 6x de R$ 145,93
R$ 770,40

DADOS TÉCNICOS

Principal
linha	TeSys
Nome do produto	TeSys K
Tipo de produto ou componente	Contator inversor
Nome abreviado do dispositivo	LP2K
Aplicação do dispositivo	Controle
aplicação do contator	Controle do motor
Categoria de uso	CA-3 AC-3e CA-4
Apresentação do dispositivo	Pré-montado com inversão de barramento de energia
Descrição de polos	3P
power pole contact composition	3 NA
[Ue] tensão de operação nominal	Circuito de potência: 690 V CA 50/60 Hz Circuito de sinalização: <= 690 V CA 50/60 Hz
[Ie] corrente nominal de operação	6 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência 6 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
alimentação do motor kW	1,5 kW a 220..0,230 V CA 50/60 Hz 2,2 kW a 380...415 V CA 50/60 Hz 3 kW a 440/690 V CA 50/60 Hz
tipo do circuito de controle	CC padrão
[Uc] Tensão do circuito de controle	24 V CC
Contato Auxiliar	1 NF
[Uimp] tensão nominal suportável de impulso	8 kV
Categoria de sobretensão	III
[Ith] corrente térmica ao ar livre convencional	20 A (at 60 °C) for circuito de potência 10 A (at 50 °C) for circuito de sinalização
capacidade de fechamento nominal Irms	110 A CA for circuito de potência conforming to IEC 60947 110 A CA for circuito de sinalização conforming to IEC 60947
capacidade de corte nominal	110 A at 220..0,230 V conforming to IEC 60947 110 A at 380..0,400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível	90 A 50 °C - 1 s for circuito de potência 85 A 50 °C - 5 s for circuito de potência 80 A 50 °C - 10 s for circuito de potência 60 A 50 °C - 30 s for circuito de potência 45 A 50 °C - 1 mín for circuito de potência 40 A 50 °C - 3 mín for circuito de potência 20 A 50 °C - >= 15 mín for circuito de potência 80 A - 1 s for circuito de sinalização 90 A - 500 ms for circuito de sinalização 110 A - 100 ms for circuito de sinalização
classificação do fusível associado	25 A gG at <= 440 V for circuito de potência 25 A aM for circuito de potência 10 A gG for circuito de sinalização conforming to IEC 60947 10 A gG for circuito de sinalização conforming to VDE 0660
impedância média	3 MOhm - Ith 20 A 50 Hz for circuito de potência
[Ui] tensão de isolamento nominal	Circuito de potência: 600 V para UL 508 Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-5-1 Circuito de sinalização: 600 V para UL 508 Circuito de potência: 600 V para CSA C22.2 No 14 Circuito de sinalização: 600 V para CSA C22.2 No 14
durabilidade elétrica	1,3 Mciclos 6 A CA-3 no Ue <= 440 V 1,3 Mciclos 6 A AC-3e no Ue <= 440 V 0,05 Mciclos 36 A CA-4 no Ue <= 440 V
tipo de bloqueio	Mecânico
Suporte de montagem	Placa Calha
Normas	EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1
Certificações do produto	CB Scheme CCC UL CSA EAC CE UKCA
conexões - terminais	Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo
torque de aperto	0,8…1,3 N.m - Ligar Terminais de parafuso Philips Nº 2 0,8…1,3 N.m - Ligar Terminais de parafuso plano de Ø 6 mm
tempo de operação	30...40 ms energização da bobina e fecho NA 10 ms desenergização da bobina e abertura NA
nível de fiabilidade de segurança	B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
durabilidade mecânica	5 Mciclos
Maximum operating rate	3600 cic/h

Complementar
limites de tensão de circuito de controle	Funcionamento: 0,8...1,15 Uc (at <50 °C) Saída: 0,1...0,75 Uc (at <50 °C)
potência de irrupção em W	3 W 20 °C)
consumo de potência de manutenção em W	3 W a 20 °C
dissipação de calor	3 W
tipo de contatos auxiliares	tipo instantâneo 1 NF
corrente de comutação mínima	5 mA for circuito de sinalização
tensão de comutação mínima	17 V for circuito de sinalização
distância não se sobrepõem	0,5 mm
resistência de isolamento	> 10 MOhm for circuito de sinalização

Meio ambiente
grau de proteção IP	IP20 para VDE 0106
tratamento de proteção	TC conforme IEC 60068 TC conforme DIN 50016
Temperatura ambiente para funcionamento	-25…50 °C
Temperatura ambiente para armazenamento	-50…80 °C
altitude de funcionamento	2000 m Sem redução de valor
retardamento de chamas	V1 conforme UL 94 Requisito 2 conforme NF F 16-101 Requisito 2 conforme NF F 16-102
Robustez mecânica	Choques do contactor fechado, no eixo Z: 15 Gn para 11 ms conforme IEC 60068-2-27 Choques contator aberto, no eixo Z: 10 Gn para 11 ms conforme IEC 60068-2-27 Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6 Vibrações contator aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6 Choques contator aberto, no eixo X: 10 Gn para 11 ms conforme IEC 60068-2-27 Choques contator aberto, no eixo Y.: 6 Gn para 11 ms conforme IEC 60068-2-27 Choques contator fechado, no eixo X: 15 Gn para 11 ms conforme IEC 60068-2-27 Choques contator fechado, no eixo Y.: 10 Gn para 11 ms conforme IEC 60068-2-27
