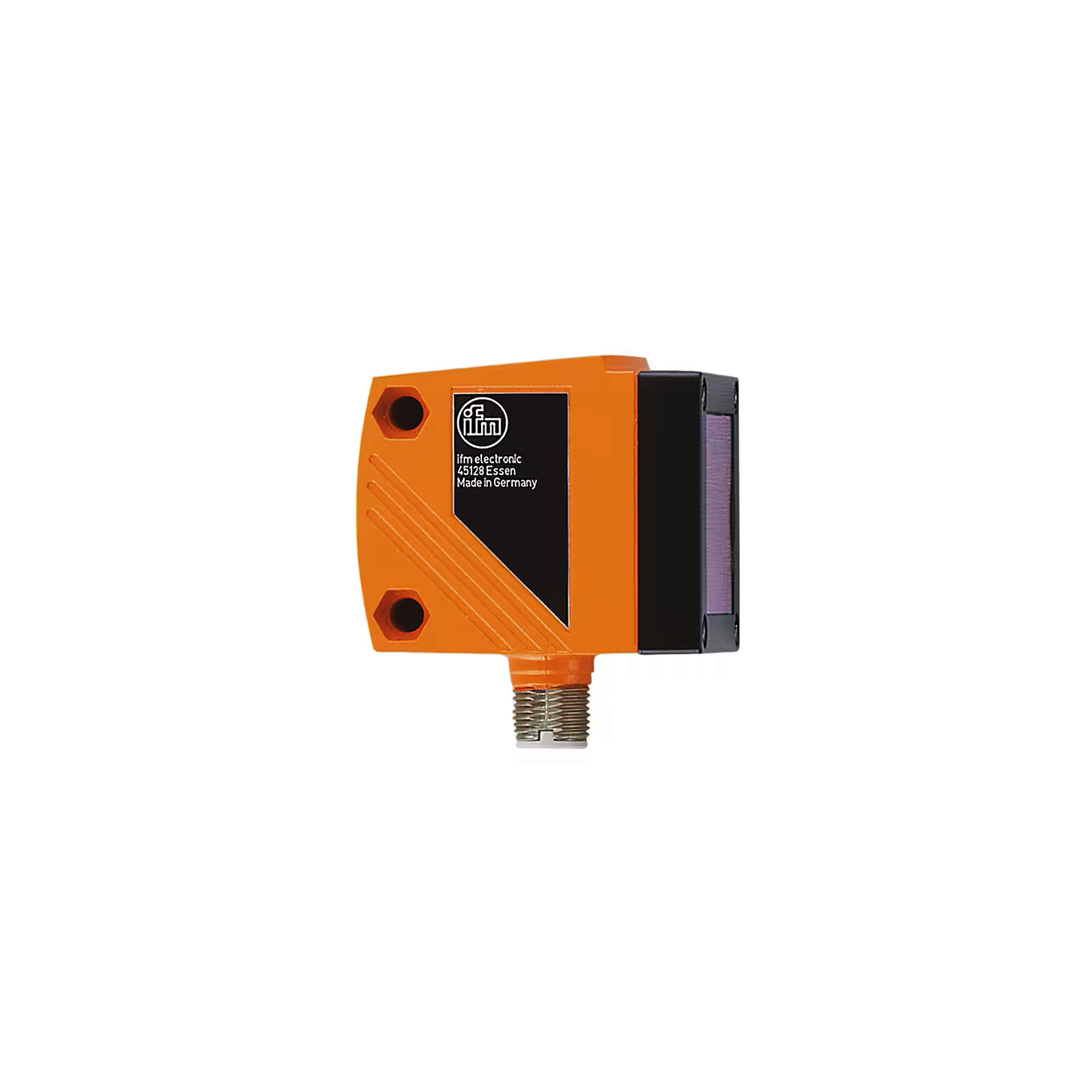

Sensor Óptico de Distância PNP Alcance de 0,3 a 6m O1D155
-
- 1x de R$ 5.619,90 sem juros
- 2x de R$ 2.809,95 sem juros
- 3x de R$ 1.873,30 sem juros
-
- 1x de R$ 5.619,90 sem juros
- 2x de R$ 3.080,83
- 3x de R$ 2.083,67
- 4x de R$ 1.564,58
- 5x de R$ 1.284,82
- 6x de R$ 1.070,78
-
R$ 5.619,90
Dados Técnicos
| Tipo de luz | luz vermelha |
| Classe de proteção do laser | 1 |
| Invólucro | Retangular |
Área de aplicação
| Aplicação | Aplicações industriais / automação industrial |
Dados elétricos
| Tensão de operação[V] | 18...30 DC |
| Consumo de corrente[mA] | < 150 |
| Classe de proteção | III |
| Proteção contra inversão de polaridade | sim |
| Tipo de luz | luz vermelha |
| Comprimento da onda[nm] | 650 |
| Vida útil típica[h] | 50000 |
Entradas/saídas
| Quantidade de entradas e saídas | Quantidade de saídas digitais: 2; Quantidade de saídas analógicas: 1 |
Saídas
| Saídas totais | 2 |
| Função elétrica | PNP |
| Quantidade de saídas digitais | 2 |
| Saída | abertura / fechamento; (programável) |
| Carga de corrente máx. por saída[mA] | 200 |
| Quantidade de saídas analógicas | 1 |
| Corrente da saída analógica[mA] | 4...20; (IEC 61131-2) |
| Carga máx.[Ω] | 250 |
| Tensão da saída analógica[V] | 0...10; (IEC 61131-2) |
| Min. resistência de carga[Ω] | 5000 |
| Proteção contra curto-circuitos | sim |
| Versão da proteção contra curto-circuito | por impulso |
| Proteção contra sobrecarga | sim |
Faixa de detecção
| Diâmetro máx. da mancha de luz[mm] | 13 |
| Dimensões da mancha de luz valem para | 6 m |
| Supressão de fundo[m] | 6...100 |
Faixa de medição / de ajuste
| Alcance de medição[m] | 0,3...6; (papel branco 200 x 200 mm 90 % remissão) |
| Freqüência de medição[Hz] | 1...33 |
Interfaces
| Interface de comunicação | IO-Link | ||||||||||
| Tipo de transferência | COM2 (38,4 kBaud) | ||||||||||
| Revisão IO-Link | 1.1 | ||||||||||
| SDCI-Padrão | IEC 61131-9 | ||||||||||
| Perfil |
|
||||||||||
| Modo SIO | sim | ||||||||||
| Classe de master port exigida | A | ||||||||||
| Dados do processo analógicos | 2 | ||||||||||
| Dados do processo binários | 2 | ||||||||||
| Tempo mín. do ciclo do processo[ms] | 5 | ||||||||||
| DeviceIDs suportados |
|
Condições ambientais
| Temperatura ambiente[°C] | -10...60 |
| Proteção | IP 67 |
Certificações / testes
| EMC |
|
||||||||||
| Classe de proteção do laser | 1 | ||||||||||
| Aviso de proteção contra laser |
|
||||||||||
| MTTF[anos] | 186 |
Dados mecânicos
| Peso[g] | 243 |
| Invólucro | Retangular |
| Dimensões[mm] | 59 x 42 x 52 |
| Materiais | invólucro: zinco moldado sob pressão; protetor frontal: vidro; janela LEDs: PC |
Displays / elementos de operação
| Display |
|
Acessórios
| Acessório opcional |
|
Observações
| Observações |
|
|
| Unidades por embalagem | 1 peça |
Conexão elétrica
| Conexão | 1 x M12; codificação: A; Contatos: 5 |
Outros dados
| Parâmetro | Alcance de ajuste | ajuste de fábrica |
| Uni | mm, m, inch | mm |
| OU1 | Hno, Hnc, Fno, Fnc | Hno |
| SP1 | 300...5999 | 1000 |
| nSP1 | 300...5999 | 800 |
| FSP1 | 300...5999 | 1200 |
| OU2 | Hno, Hnc, Fno, Fnc, I, U | I |
| SP2 | 300...5999 | 2000 |
| nSP2 | 300...5999 | 1800 |
| FSP2 | 300...5999 | 2200 |
| ASP | 0...5999 | 0 |
| AEP | 0...5999 | 5999 |
| rATE [Hz] | 1...33 | 15 |
| dS1 | 0...0,1...5 | 0 |
| dr1 | 0...0,1...5 | 0 |
| dS2 | 0...0,1...5 | 0 |
| dr2 | 0...0,1...5 | 0 |
| dFo | 0...0,1...5 | 0 |
| dIS | d1...3 ; rd1...3; OFF | d3 |
Repetibilidade / Precisão
| distancia | Reprodutibilidade dos valores de medição | Precisão | ||
| branco (90 % de remissão) | cinza (18 % de remissão) | branco (90 % de remissão) | cinza (18 % de remissão) | |
| 300...1000 mm | ± 11 mm | ± 13 mm | ± 31mm | ± 33 mm |
| 1000...2000 mm | ± 28 mm | ± 30 mm | ± 48 mm | ± 50 mm |
| 2000...3000 mm | ± 50 mm | ± 50 mm | ± 70 mm | ± 70 mm |
| 3000...4000 mm | ± 85 mm | ± 85 mm | ± 105 mm | ± 105 mm |
| 4000...5000 mm | ± 105 mm | ± 125 mm | ||
| 5000...6000 mm | ± 145 mm | ± 165 mm |
Repetibilidade / Precisão
| distancia | Reprodutibilidade dos valores de medição | Precisão | ||
| branco (90 % de remissão) | cinza (18 % de remissão) | branco (90 % de remissão) | cinza (18 % de remissão) | |
| 300...1000 mm | ± 8 mm | ± 10 mm | ± 28 mm | ± 30 mm |
| 1000...2000 mm | ± 25 mm | ± 25 mm | ± 45 mm | ± 45 mm |
| 2000...3000 mm | ± 38 mm | ± 38 mm | ± 58 mm | ± 58 mm |
| 3000...4000 mm | ± 70 mm | ± 70 mm | ± 90 mm | ± 90 mm |
| 4000...5000 mm | ± 100 mm | ± 120 mm | ||
| 5000...6000 mm | ± 100 mm | ± 120 mm |
| Alcance de detecção do objeto preto (6% de remissão) | <= 2500 klx |
| As valores aplicam-se a | |
| Luz externa sobre o objeto | < 100 klx |
| condições ambientais constantes | 23 °C / 960 hPa |
| duração de acionamento mínima em minutos | 10 |
