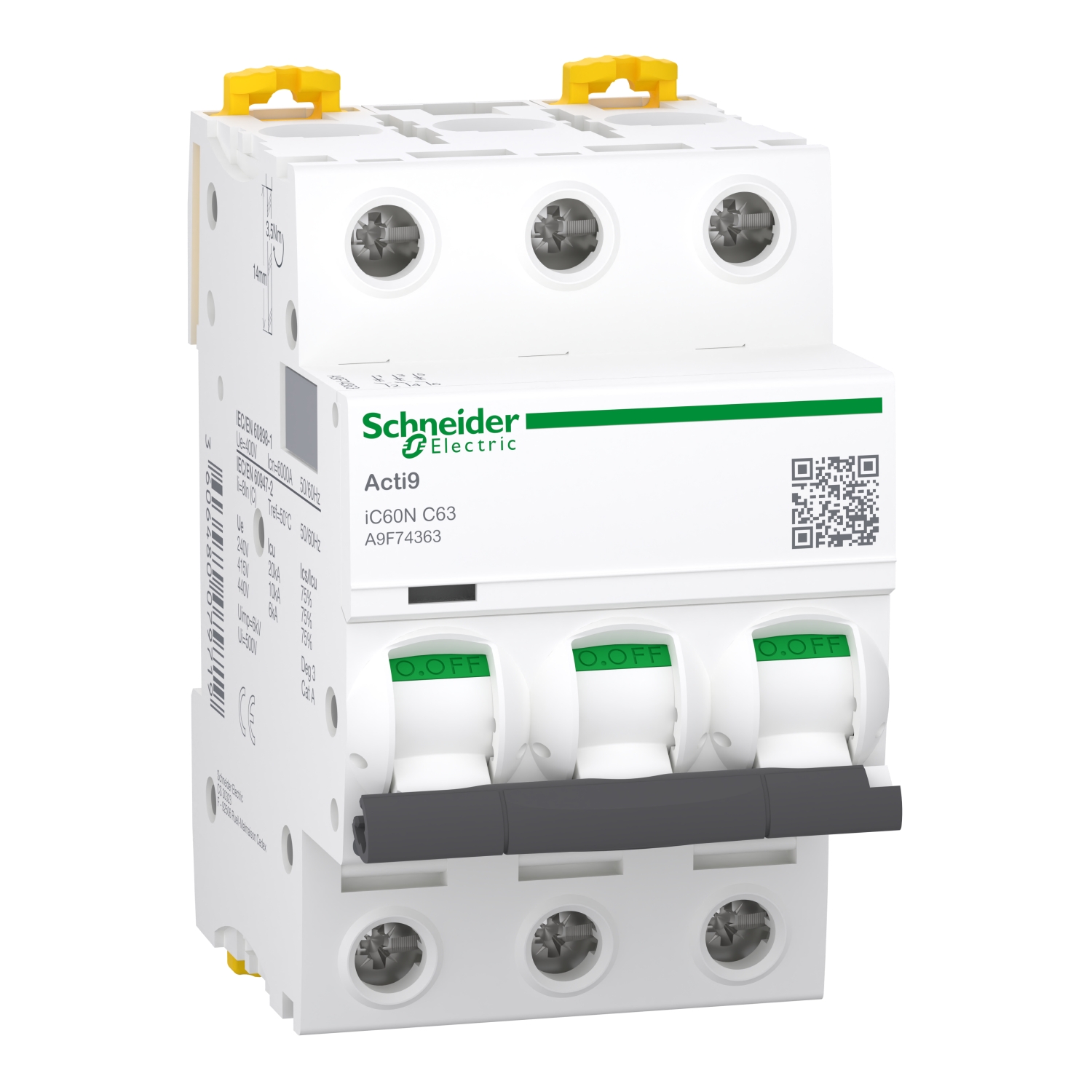

Disjuntor Tripolar IC60N 63A Curva C 6kA 400V A9F74363 Schneider

Código: A9F74363 Marca: SCHNEIDER

DADOS TÉCNICOS

Principal
Aplicação do dispositivo	Distribuição
linha	Acti 9
Nome do produto	Acti9 iC60
Tipo de produto ou componente	Disjuntor modular
Nome abreviado do dispositivo	iC60N
Descrição de polos	3P
número de polos protegidos	3
[In] corrente nominal	63 A
Tipo de rede	CC CA
tecnologia da unidade de disparo	Termomagnético
Curva de Tempo-Corrente	C
capacidade de corte	6000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1 36 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2 10 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2 20 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2 6 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2 36 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2 10 kA Icu a <= 180 V CC para EN/IEC 60947-2
categoria de uso	Categoria A conforme EN 60947-2 Categoria A conforme IEC 60947-2
adequação para isolamento	Sim conforme EN 60898-1 Sim conforme EN 60947-2 Sim conforme IEC 60898-1 Sim conforme IEC 60947-2
Normas	EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2

Complementar
Frequência da rede	50/60 Hz
limite de disparo magnético	8 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço	15 kA 75 % para EN 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % para EN 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % para EN 60947-2 - 440 V CA 50/60 Hz 15 kA 75 % para IEC 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % para IEC 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % para IEC 60947-2 - 440 V CA 50/60 Hz 27 kA 75 % para IEC 60947-2 - 12...133 V CA 50/60 Hz 27 kA 75 % para EN 60947-2 - 12...133 V CA 50/60 Hz 6000 A 100 % para EN 60898-1 - 400 V CA 50/60 Hz 6000 A 100 % para IEC 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % para IEC 60947-2 - 125...180 V CC 10 kA 100 % para EN 60947-2 - 125...180 V CC
[Ui] tensão de isolamento nominal	500 V CA 50/60 Hz conforme EN 60947-2 500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal	6 kV conforme EN 60947-2 6 kV conforme IEC 60947-2
indicação de posição do contato	Sim
Tipo de controle	Alavanca articulada
Sinalização local	Indicador de disparo
Modo de montagem	Fixo
Suporte de montagem	Trilho DIN
compatibilidade do bloco de distribuição do barramento combinado	Superior ou inferior: sim
desvios de 9 mm	6
Altura	85 mm
Largura	54 mm
Profundidade	78,5 mm
Peso líquido	0,375 kg
cor	Branco
durabilidade mecânica	20000 ciclos
durabilidade elétrica	10000 ciclos
conexões - terminais	Terminal simples (superior ou inferior) 1…35 mm² rígido Terminal simples (superior ou inferior) 1…25 mm² Flexível
Comprimento da decapagem do fio	14 mm for superior ou inferior connection
Torque de aperto	3,5 N.m superior ou inferior
proteção de fuga à terra	Bloco separado

Meio ambiente
Grau de proteção IP	IP20 conforming to IEC 60529 IP20 conforming to EN 60529
grau de poluição	3 conforme EN 60947-2 3 conforme IEC 60947-2
Categoria de sobretensão	IV
tropicalização	2 conforme IEC 60068-1
umidade relativa	95 % a 55 °C
Altitude de funcionamento	0...2000 m
Temperatura ambiente para funcionamento	-35…70 °C
Temperatura ambiente para armazenamento	-40…85 °C
