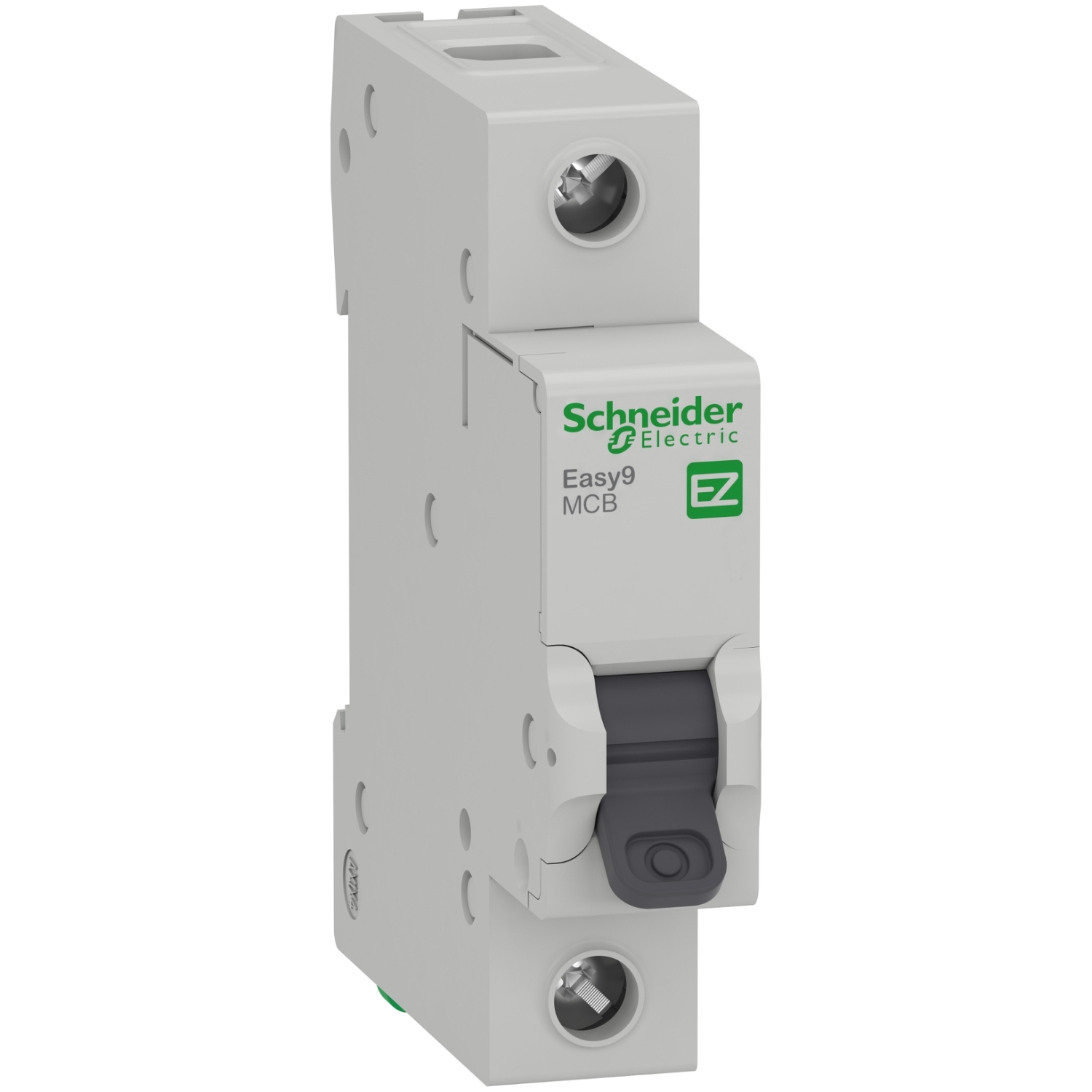

DADOS TÉCNICOS
| linha | Easy9 |
|---|---|
| Aplicação do dispositivo | Distribuição |
| Tipo de produto ou componente | Disjuntor modular |
| Nome abreviado do dispositivo | Disjuntor modular Easy9 |
| Poles | 1P |
| número de polos protegidos | 1 |
| [In] corrente nominal | 20 A |
| Tipo de rede | CA |
| tecnologia da unidade de disparo | Termomagnético |
| Curva de Tempo-Corrente | C |
| capacidade de corte | 6000 A Icn a 230 V CA 50/60 Hz para IEC 60898-1 10000 A Icn a 127 V CA 50/60 Hz para IEC 60898-1 |
| adequação para isolamento | Sim conforme IEC 60898-1 |
| Frequência da rede | 50 Hz |
|---|---|
| [Ue] tensão de operação nominal | 230 V CA 50 Hz 127 V CA 50 Hz |
| limite de disparo magnético | 5...10 x pol |
| [Ics] capacidade de corte nominal em serviço | 6 kA 100 % x Icn a 230 V CA 50/60 Hz para IEC 60898-1 |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz conforme IEC 60898-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV conforme IEC 60898-1 |
| indicação de posição do contato | Sim |
| Tipo de controle | Alavanca articulada |
| Sinalização local | Sem |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN |
| desvios de 9 mm | 2 |
| Altura | 81 mm |
| Largura | 18 mm |
| Profundidade | 66,5 mm |
| cor | Cinza (RAL 7035) |
| durabilidade mecânica | 10000 ciclos |
| durabilidade elétrica | 4000 ciclos |
| conexões - terminais | Terminal tipo túnel (superior ou inferior) 1…25 mm² rígido Terminal tipo túnel (superior ou inferior) 1…16 mm² Flexível |
| Torque de aperto | 2 N.m superior ou inferior |
| Normas | IEC 60898-1 |
|---|---|
| Certificações do produto | CE VDE |
| grau de proteção IP | IP20 conforming to IEC 60529 |
| grau de poluição | 2 |
| tropicalização | 2 |
| umidade relativa | 95 % a -5…60 °C |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -40…85 °C |
