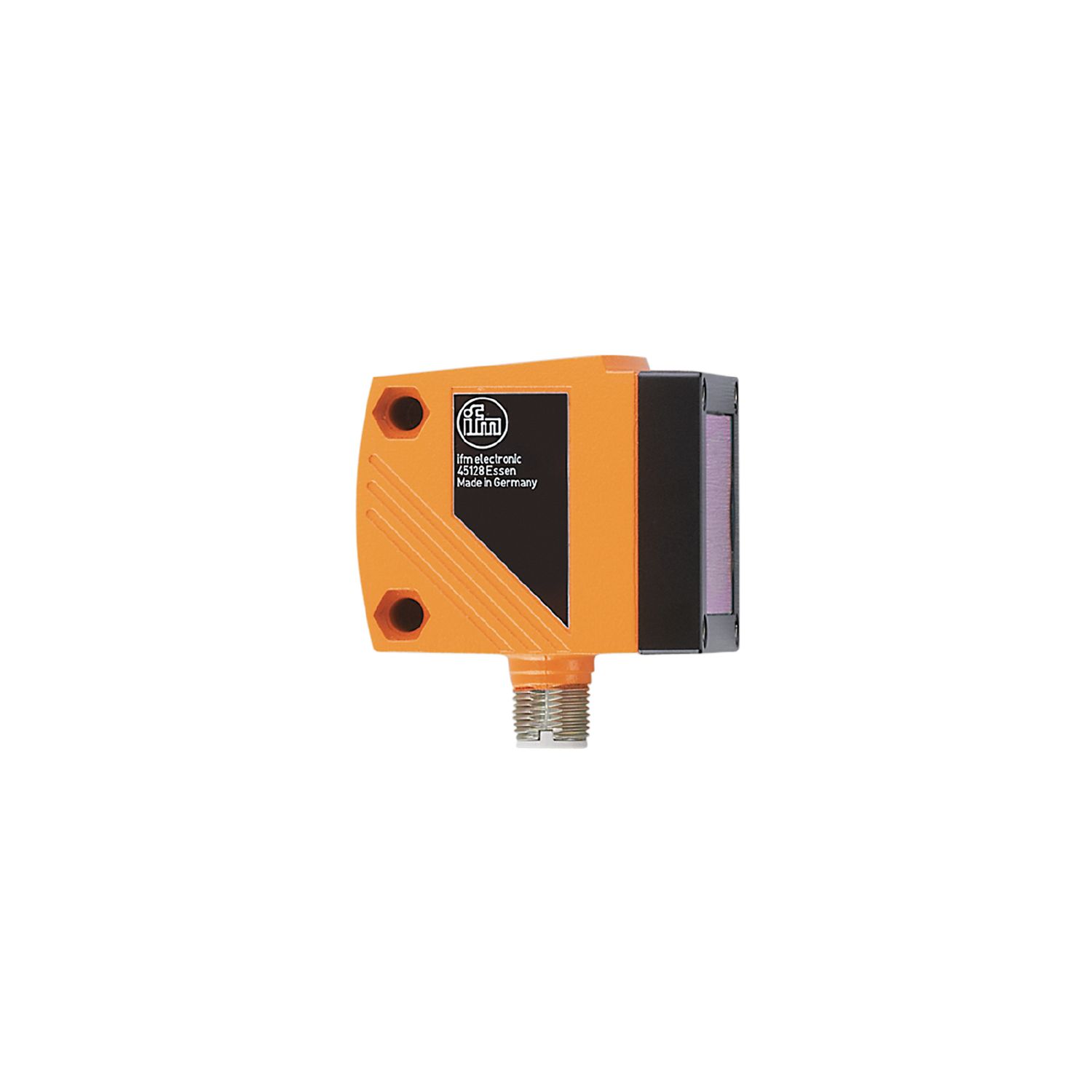

O1D100 - Sensor óptico de distância 0,2...10m IFM

O1D100 - Sensor óptico de distância 0,2...10m IFM

Código: O1D100 Marca:
R$ 6.173,34
até 3x de R$ 2.057,78 sem juros
Comprar Estoque: 8 dias úteis
  • Parcelas Mercado Pago
    • 1x de R$ 6.173,34 sem juros
    • 2x de R$ 3.086,67 sem juros
    • 3x de R$ 2.057,78 sem juros
  • Parcelas Mercado Pago Checkout PRO PIX
    • 1x de R$ 6.173,34 sem juros
    • 2x de R$ 3.384,22
    • 3x de R$ 2.288,87
    • 4x de R$ 1.718,66
    • 5x de R$ 1.411,35
    • 6x de R$ 1.176,23
  • R$ 6.173,34 Boleto Bancário
  Não sei meu CEP
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Dados Técnicos

Classe de proteção do laser 2
Invólucro Retangular



Dados elétricos

Tensão de operação[V] 18...30 DC; ("supply class 2" conforme cULus)
Consumo de corrente[mA] < 150
Classe de proteção III
Proteção contra inversão de polaridade sim
Vida útil típica[h] 50000



Entradas/saídas

Quantidade de entradas e saídas Quantidade de saídas digitais: 2; Quantidade de saídas analógicas: 1



Saídas

Saídas totais 2
Função elétrica PNP
Quantidade de saídas digitais 2
Saída abertura / fechamento; (parametrizável)
Carga de corrente máx. por saída[mA] 200
Quantidade de saídas analógicas 1
Corrente da saída analógica[mA] 4...20; (IEC 61131-2)
Carga máx.[Ω] 250
Tensão da saída analógica[V] 0...10; (IEC 61131-2)
Min. resistência de carga[Ω] 5000
Proteção contra curto-circuitos sim
Versão da proteção contra curto-circuito por impulso
Proteção contra sobrecarga sim



Faixa de detecção

Largura máx. da mancha de luz[mm] 15
Altura máx. da mancha de luz[mm] 15
Dimensões da mancha de luz valem para 10 m
Supressão de fundo[m] 0...19



Faixa de medição / de ajuste

Alcance de medição[m] 0,2...10; (papel branco 200 x 200 mm 90 % remissão)
Freqüência de medição[Hz] 1...50



Interfaces

Interface de comunicação IO-Link
Tipo de transferência COM2 (38,4 kBaud)
Revisão IO-Link 1.1
SDCI-Padrão IEC 61131-9
Perfil
Smart Sensor - SSP 0 Generic Profiled Sensor
Function Device identification
Function Process data variable
Function Device diagnosis
Function Teach channel
Modo SIO sim
Classe de master port exigida A
Dados do processo analógicos 2
Dados do processo binários 3
Tempo mín. do ciclo do processo[ms] 5
DeviceIDs suportados
Modo de operação DeviceID
default 806



Condições ambientais

Temperatura ambiente[°C] -10...60
Proteção IP 67



Certificações / testes

EMC
EN 60947-5-2
Classe de proteção do laser 2
Aviso de proteção contra laser
atenção: raio laser
força: <= 4 mW
Comprimento da onda: 650 nm
pulso: 1,3 ns
Não olhar para o feixe.
Evitar contato com o raio laser.
classe laser: 2
  EN / IEC60825-1:2007
  EN / IEC60825-1:2014
  Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[anos] 182



Dados mecânicos

Peso[g] 243,5
Invólucro Retangular
Dimensões[mm] 59 x 42 x 52
Materiais invólucro: zinco moldado sob pressão; protetor frontal: vidro; janela LEDs: PC
Orientação da lente óptica lateral



Displays / elementos de operação

Display
Status de chaveamento 2 x LED, amarelo
em operação LED, verde
valor de distância, programação exibição alfanumérica, 4 dígitos



Acessórios

Acessório opcional
Capa de proteção, E21133



Observações

Observações
Para mais informações sobre a faixa de medição / área de aplicação, veja, por favor, o manual de instruções.
Unidades por embalagem 1 peça



Conexão elétrica

Conexão 1 x M12; codificação: A



Outros dados

Parâmetro Alcance de ajuste ajuste de fábrica
Uni mm, m, inch mm
OU1 Hno, Hnc, Fno, Fnc Hno
SP1 [mm] 200...9999 1000
nSP1 [mm] 200...9999 800
FSP1 [mm] 200...9999 1200
OU2 Hno, Hnc, Fno, Fnc, I, U I
SP2 [mm] 200...9999 2000
nSP2 [mm] 200...9999 1800
FSP2 [mm] 200...9999 2200
ASP [mm] 0...9999 0
AEP [mm] 0...9999 9999
rATE [Hz] 1...50 50
dS1 [s] 0...0,1...5 0
dr1 [s] 0...0,1...5 0
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFo [s] 0...0,1...5 0
dIS d1...3 ; rd1...3; OFF d3
Repetibilidade / Precisão
distancia Reprodutibilidade dos valores de medição   Precisão
  branco (90 % de remissão) cinza (18 % de remissão) branco (90 % de remissão) cinza (18 % de remissão)
200...1000 mm ± 5,0 mm ±7,5 mm ± 15,0 mm ± 18,0 mm
1000...2000 mm ± 5,5 mm ±10,0 mm ± 15,0 mm ± 20,0 mm
2000...4000 mm ± 17,5 mm ±22,5 mm ± 25,0 mm ± 32,0 mm
4000...6000 mm ± 27,5 mm ±40,0 mm ± 35,0 mm ± 50,0 mm
6000...10000 mm ± 60,0 mm   ± 70,0mm
Freqüência de medição 50 Hz
Luz externa sobre o objeto < 40 klx
Repetibilidade / Precisão
distancia Reprodutibilidade dos valores de medição   Precisão
  branco (90 % de remissão) cinza (18 % de remissão) branco (90 % de remissão) cinza (18 % de remissão)
200...1000 mm ± 16,5 mm ±16,5 mm ± 26,5 mm ± 26,5 mm
1000...2000 mm ± 16,5 mm ±16,5 mm ± 26,5 mm ± 26,5 mm
2000...4000 mm ± 30,0 mm ±37,0 mm ± 40,0 mm ± 47,0 mm
4000...6000 mm ± 37,0 mm ±57,0 mm ± 47,0 mm ± 67,0 mm
6000...10000 mm ± 75,0 mm — ± 85,0mm —
Freqüência de medição 50 Hz
Luz externa sobre o objeto 40...100 klx
Repetibilidade / Precisão
distancia Reprodutibilidade dos valores de medição   Precisão
  branco (90 % de remissão) cinza (18 % de remissão) branco (90 % de remissão) cinza (18 % de remissão)
200...1000 mm ± 4,0 mm ±4,5 mm ± 14,0 mm ± 15,0 mm
1000...2000 mm ± 4,5 mm ±6,0 mm ± 14,5 mm ± 16,0 mm
2000...4000 mm ± 13,5 mm ±14,5 mm ± 23,5 mm ± 24,0 mm
4000...6000 mm ± 19,0 mm ±21,0 mm ± 29,0 mm ± 31,0 mm
6000...10000 mm ± 37,0 mm – ± 47,0mm –
Freqüência de medição 1 Hz
Luz externa sobre o objeto < 40 klx
Repetibilidade / Precisão
distancia Reprodutibilidade dos valores de medição   Precisão
  branco (90 % de remissão) cinza (18 % de remissão) branco (90 % de remissão) cinza (18 % de remissão)
200...1000 mm ± 10,0 mm ± 10,0 mm ± 20,0 mm ± 20,0 mm
1000...2000 mm ± 10,0 mm ± 10,0 mm ± 20,0 mm ± 20,0 mm
2000...4000 mm ± 17,0 mm ± 18,0 mm ± 27,0 mm ± 28,0 mm
4000...6000 mm ± 22,0 mm ± 25,0 mm ± 32,0 mm ± 35,0 mm
6000...10000 mm ± 37,0 mm – ± 47,0mm –
Freqüência de medição 1 Hz
Luz externa sobre o objeto < 40...100 klx
- -
Alcance de detecção do objeto preto (6% de remissão) <= 4000 mm
- -
As valores aplicam-se a
condições ambientais constantes 23 °C / 960 hPa
duração de acionamento mínima em minutos 10
